Vue 3.0 设计与实现

第一章 设计

第二章 响应式系统

不同于 Vue 2.x，Vue 3.x 放弃了 Object.defineProperty() 的方式，选择了 ES6 Proxy 来实现响应式系统，并且将响应式系统更多的暴露给用户。但是其中的设计思路并没有变化：对数据劫持，将其变为响应式数据，更具体一些就是，在 getter 中收集依赖，在 setter 中触发 trigger 来重新执行函数。

副作用函数

副作用函数，这是个与纯函数相对的概念。副作用函数执行会产生副作用（废话）。举个例子，Vue 模板中读取了一个数据（响应式数据），这里副作用函数就是 render 函数，render 函数读取响应式数据，并将 UI 渲染到页面上（其实只是生成了虚拟节点）。那么，当 render 函数读取过的数据变化时，render 函数应该重新执行，生成新的虚拟节点。我们抽取一下其中的思想：如果一个副作用函数读取了响应式数据，那么响应式数据变化时，这个函数应该重新执行。为什么一定是副作用函数呢？因为不产生我们需要的副作用的函数我们不 care 啊。简单的总结就是：副作用函数，就是我们需要他跟着响应式数据变化的函数。

所以说，响应式系统设计的重点有两个：响应式数据 和 副作用函数。副作用函数读取了响应式数据，触发了响应式数据的 getter，就将自己记录到对应响应式数据的一种数据结构中；当响应式数据的 setter 被触发，说明副作用函数应该被执行，我们就可以找到对应的数据结构，将其中的函数全部执行一遍。




const obj = {
  foo: 1,
}

effect(() => {
  console.log(obj.foo);
})

// 当我们修改了obj.foo时，我们希望重新打印obj.foo
obj.foo++;

那么我们来设计一下 effect 函数：




// 暂时存储被注册的副作用函数
let activeEffect;

function effect(fn) {
  // 把当前函数放入全局，方便 getter 能找到被注册的函数
  activeEffect = fn;
  // 执行 fn，这会触发响应式数据的 getter
  fn();
}

这时，我们还需要将 obj 变为响应式数据，主要思路就是之前说的 在 getter 收集依赖，在 setter 触发依赖，但是这时我们需要考虑将副作用函数收集在哪里，这里我就不卖关子了，收集进一个树型的数据结构：




// 最外层是一个 weakMap，key 为响应式对象，value 为另一个 map
{
  // 第二层的 map，保存了对象具体的 key，以及对应的副作用函数们（保存在 Set 中，这样就不会重复）
  [obj1]: {
    // 每一个 key 对应一个 set，保存所有副作用函数
    'foo': [fn, fn, ...],
    'bar': [fn, ...]
  },
  [obj2]: {
    // ...
  }
}

第一层使用 WeakMap 是因为不希望产生引用导致垃圾回收机制无法回收响应式数据。到了第二层，就没有必要使用弱引用了，因为如果源对象被垃圾回收，那么对应的值，也就是 map 也会被回收掉。

设计完数据结构，我们就可以正式开始写响应式数据了：




// 存储副作用函数
const bucket = new WeakMap();

const obj = new Proxy({ foo: 1 }, {
  // 对[[get]]操作进行拦截
  get(target, key) {
    // 如果找不到正在执行的副作用函数，直接返回
    if(!activeEffect) return;
    // 试图拿对应的map
    let depMap = bucket.get(target);
    // 如果没有就添加一个对应的map
    if (!depMap) {
      depMap = new Map();
      bucket.set(target, depMap);
    }
    // 试图拿对应的set，保存了所有副作用函数
    let depSet = depMap.get(key);
    if (!depSet) {
      depSet = new Set();
      depMap.set(key, depSet);
    }
    // 向set中添加这次读取数据的副作用函数，set本身是会去重的
    depSet.add(activeEffect);
    // 返回对应值
    return target[key];
  },
  // 对[[set]]操作进行拦截
  set(target, key, newVal) {
    // 设置属性值
      target[key] = newVal;
    // 取对应的map
    const depMap = bucket.get(target);
    if (!depMap) return;
    const depSet = depMap.get(key);
    // 执行所有的副作用函数
    depSet && depSet.forEach(fn => fn())
    }
})

当然，我们可以把上面追踪依赖的逻辑（getter）和出发依赖的逻辑（setter）单独封装为函数，即 track 和 trigger。




const bucket = new WeakMap();

const obj = new Proxy({ foo: 1 }, {
  get(target, key) {
    track(target, key);
    return target[key];
  },
  set(target, key, newVal) {
    trigger(target, key);
    target[key] = newVal;
  }
})

// 封装track逻辑
function track(target, key) {
    if (!activeEffect) return;
  let depMap = bucket.get(target);
  if (!depMap) {
    depMap = new Map();
    bucket.set(target, depMap);
  }
  let depSet = depMap.get(key);
  if (!depSet) {
    depSet = new Set();
    depMap.set(key, depSet);
  }
  depSet.add(activeEffect);
  return target[key];
}

// 封装trigger逻辑
function trigger(target, key) {
    const depMap = bucket.get(target);
  if (!depMap) return;
  const depSet = depMap.get(key);
  depSet && depSet.forEach(fn => fn());
}

cleanUp

现在我们只是大致实现了基本原理，但还是有很多细节没有考虑，比如当用户的副作用函数读取数据时，是通过分支语句读取的，那么当分支语句切换时，会产生遗留的副作用函数：




const data = {
  ok: true,
  text: 'Hello World!'
}
const obj = new Proxy(data, {/* ... */})

effect(() => {
  // 这里使用三元表达式产生分支。
  document.body.innerHTML = data.ok ? data.text : 'not';
})

如果 data.ok 为 true ，那么副作用会被收集到 data.ok 以及 data.text 对应的 set 中。那么如果收集完后，data.ok 变为 false，那么 data.text 收集的依赖就是不需要的了，因为这里 data.text 的变化不会再影响页面上的数据了。那么我们怎么解决这个遗留副作用函数的问题呢？我们只需要在每次执行副作用函数时，把该函数从所有收集了它的 Set 中移除就好了，这样再次执行副作用函数时，会产生新的、必须的依赖，无用的依赖就不会被收集到。

想法很简单，但是我们需要能够从副作用函数找到所有相关联的响应式数据，所以我们在 effect 函数中，给所有的副作用函数添加一个 dep 数组，能保存下来这个函数被哪些 Set 收集了：




function effect(fn) {
  // 再封装一层，这样就不会直接添加deps数组到用户的函数上了，而且每次执行副作用函数都会将它添加在全局的activeEffect中
  const effectFn = () => {
    activeEffect = effectFn;
    fn();
  }
  // 新添加的数组，记录Set
  effectFn.deps = [];
  // 执行函数
  effectFn();
}

那么 effect 这边的处理我们暂时就改好了，还有 track 我们需要处理。我们需要能够在一个函数被追踪时，将对应 Set 收集到函数中：




function track(target, key) {
  if (!activeEffect) return;
  let depMap = bucket.get(target);
  if (!depMap) {
    depMap = new Map();
    bucket.set(target, depMap);
  }
  let depSet = depMap.get(key);
  if (!depSet) {
    depSet = new Set();
    depMap.set(key, depSet);
  }
  // 收集set到副作用函数中
  activeEffect.deps.push(depSet);
}

我们已经能够从副作用函数找到对应的 Set 了，现在在回头看 effect，我们的目的是每次执行之前先把自己从 Set 中清理掉，所以我们再封装一个 cleanUp 函数：




function effect(fn) {
  const effectFn = () => {
    // 调用cleanUp，清理set
      cleanUp(effectFn);
    activeEffect = effectFn;
    fn();
  }
  effectFn.deps = [];
  effectFn();
}

// 实现cleanUp函数
function cleanUp(effectFn) {
  // 遍历deps，删除掉所有set中的副作用函数
  effectFn.deps.forEach((depSet) => {
    depSet.delete(effectFn);
  });
  // 清空deps数组
  effectFn.deps.length = 0;
}

目前我们的逻辑通畅，但是执行会产生死循环，因为我们的 trigger 会遍历 set，执行所有函数，但执行函数会调用 cleanUp，将函数本身从 set 移除，随后又执行 fn，导致函数又被添加到 set 中，这就相当于：




const set = new Set([1]);

set.forEach(item => {
  set.delete(1);
  set.add(1);
});

这会导致无限循环。解决方法就是，我们遍历一个 set 副本，而不是直接修改正在遍历的 set：




function trigger(target, key) {
  const depMap = bucket.get(target);
  if (!depMap) return;
  const depSet = depMap.get(key);
  // 创建一个仅仅用来遍历的副本
  const depSetToRun = new Set(depSet);
  depSetToRun.forEach(effectFn => effectFn());
}

现在我们就完成了对遗留的副作用函数的清理。

响应式数据

引用类型

之前我们都是硬编码的方式，对数据进行代理拦截，接下来我们要优化响应式数据的封装：




function reactive(obj) {
  return new Proxy(obj, {
    // 各种拦截器
  });
}

值得注意的是，reactive 是深层响应的，因为其中的 get 拦截器如果发现返回的属性是一个对象，会递归的调用 reactive 返回响应的对象。

但是有时我们可能不希望深响应，这就催生了 shallowReactive ，即浅响应。浅响应不会递归的返回响应对象，而是只有一层响应。

同样，Vue 3.0 在完成各种代理时也完成了只读属性和浅只读属性，只需要在拦截器中拦截掉所有修改即可。

原始类型

对于非原始值（即 JS 引用类型）的拦截，Proxy 是做不到的，因为他们并不按照引用的方式传递，当原始值赋值时，两个变量时完全没有关系的。所以 Vue 3.0 对于原始值的响应式处理是：包裹一层对象，让它变成引用类型。




function ref(val) {
  return reactive({
    value: val
  });
}

所以从实现来看，ref(1) 与 reactive({ value: 1 }) 并没有区别。但是我们需要知道它是一个 ref 包裹的原始值，还是真的就是一个响应的对象，因为这涉及到 Vue 自动脱 ref（Vue 为了避免用户反复通过 .value 语法来编码，会自动取 ref 对象的 value 属性）。所以 Vue 给 ref 对象添加了一个不可枚举的属性来标记：




function ref(val) {
  const wrapper = {
    value: val
  };
  // 添加一个不可枚举的属性标记
  Object.defineProperty(wrapper, '__v_isRef', {
    value: true
  });
  return reactive(wrapper);
}

toRef 和 toRefs

我们可能会希望在 setup 返回的对象中直接展开一个包裹好的响应式对象，这样代码会看起来很简洁，而且不需要反复的用 . 来取属性。但是实际上，如果我们直接用展开运算符来展开一个响应式对象，那会导致丢失响应。




const obj = reactive({
  foo: 1,
  bar: 2
});

return {
  ...obj
};
// 这么做等价于
return {
  foo: 1,
  bar: 2
};

所以需求是：我们能不能得到一个普通对象，其中的每一个属性都映射到了响应式的对象对应的属性上，这样我们就可以对这个普通对象展开，所有的属性依旧指向响应式对象的属性？

答案是可以的，我们需要使用 getter 和 setter 来让普通对象的属性和响应式对象的属性之间建立联系：




const obj = reactive({ foo: 1, bar: 2 });

const newObj = {
  foo: {
    get value() {
      return obj.foo;
    },
    set value(newVal) {
      obj.foo = newVal;
    }
  },
  bar: {
    get value() {
            return obj.bar;
    },
    set value(newVal) {
      obj.bar = newVal;
    }
  }
}

观察上面的 newObj，我们其实是建立了一个新的普通对象，这个对象的每一个属性都类似于一个 ref 包裹的对象，引用着原始的响应对象。为了概念上的统一，我们将这些属性也视作 ref 对象。接下来将这个逻辑改为函数：




function toRef(obj, key) {
  const wrapper = {
    get value() {
      return obj[key];
    },
    set value(newVal) {
      obj[key] = newVal;
    }
  }
  // 视作真正的 ref 对象
  Object.defineProperty(wrapper, '__v_isRef', {
    value: true
  })

  return wrapper;
}

const obj = reactive({ foo: 1, bar: 2 });
// 我们希望得到的，为展开运算符消费的普通对象
const newObj = {
  // 其中的属性保持了对响应式对象的链接，可以看做是真正的 ref 对象
  foo: toRef(obj, 'foo'),
  bar: toRef(obj, 'bar')
};

那么我们可以再封装一次，让我们不需要自己一次次调用 toRef 函数：




function toRefs(obj) {
  const res = {};
  for (const key in obj) {
    // 调用toRef来批量转换
    res[key] = toRef(obj, key);
  }
  return res;
}

这样，当我们读取 toRef 产生的对象时，其实是读取了对应响应式数据，设置其值时，也是对响应式数据进行设置。

自动脱 ref

为了不给用户增加更多的心智负担，我们希望在模板中能自动脱去 ref 的能力，即会自动读取 ref 对象的 value 属性。




<template>
    <!-- 我们希望这么使用，而不是foo.value -->
    <h2>{{foo}}</h2>
</template>

<script>
    export default {
    setup() {
      const obj = reactive({
        foo: 1,
        bar: 2
      });

      return {
        ...toRefs(obj)
      }
    }
  }
</script>

Vue 给出的解决方案是：再通过 Proxy 代理一次。




function proxyRefs(target) {
  return new Proxy(target, {
    get(target, key, receiver) {
      const value = Reflect.get(target, key, receiver);
      // 如果是 ref 对象，就读取 value 属性
      return value.__v_isRef ? value.value : value;
    },
    set(target, key, newValue, receiver) {
      const value = target[key];
      if (value.__v_isRef) {
        value.value = newValue;
        return;
      }
      return Reflect.set(target, key, newValue, receiver);
    }
  })
}

setup 函数返回的对象，会被这个函数处理一次，这就是为什么我们可以直接在模板中使用 ref 值，而无需通过 value 属性。

第三章 渲染器

整体概述

渲染器是框架性能的核心。渲染器负责将虚拟 DOM 渲染到特定平台上（是跨平台的）。




function createRenderer() {
  function render(vnode, container) {
    // ...
  }

  function hydrate(vnode, container) {
    // ...
  }

  return {
    render,
    hydrate
  }
}

const renderer = createRenderer();
// 首次渲染
renderer.render(oldVnode, document.querySelector('#app'));
// 第二次渲染
renderer.render(newVnode, document.querySelector('#app'));
// 第三次渲染
renderer.render(null, document.querySelector('#app'));

这里我们的 createRenderer 函数创建了一个渲染器，渲染器（renderer）和渲染（render）是有区别的，渲染器中包含了更多的功能（比如 hydrate 函数），而 render 只负责将虚拟 DOM 渲染到容器中。

我们首次渲染时，是没有 oldVnode 的，只有我们传入的新的 Vnode，这时我们需要执行「挂载」操作，将传入的 Vnode 挂载进容器中。

当我们第二次调用 render 函数时，这时，容器中会保存下来上一次的 Vnode，与本次传入的新的 Vnode 进行对比，力求最小量对 DOM 进行更新，所以这时我们需要执行「更新」操作。

当我们第三次调用 render 函数，传入的新的 Vnode 是 null，表示我们本次要执行的是一个「卸载」操作，需要对容器中的 DOM 进行卸载。

当然，我们其实是可以将「挂载」和「更新」这两个操作看做是一个操作，「挂载」是特殊的「更新」。




function render(vnode, container) {
  // 传入了vnode，表示要进行更新操作
  if(vnode) {
    patch(container._vnode, vnode, container);
  }
  // 没传入vnode，表示需要卸载
  else {
    // 卸载逻辑
  }
  // 这次的vnode保存下来，下次再调用时使用
  container._vnode = vnode
}

挂载与更新

那么我们开始考虑 patch 函数：




function patch(oldVnode, newVnode, container) {
  // 没有oldVnode，说明要挂载
  if(!oldVnode) {
    mountElement(newVnode, container);
  }
  // 要更新
  else {
    // 更新逻辑
  }
}

这里我们将所有对平台具体的操作抽离出去，这样我们可以针对不同的平台修改这些函数。

挂载

我们可以考虑 mountElement 函数：




function createRenderer(options) {
  // 将跨平台实现的函数传进来
  const {
    createElement,
    insert,
    setElementText
  } = options;

  function mountElement(vnode, container) {
    // 将真实的DOM元素保存下来，这样方便其他的操作
    const el = vnode.el = createElement(vnode.type);

    // 处理children
    // children属性为字符串，设置内部文本
    if(typeof vnode.children === 'string') {
      setElementText(el, vnode.children);
    }
    // 有子节点
    else if(Array.isArray(vnode.children)) {
      // 遍历子节点，对每一个子节点进行挂载，所以第一个参数是null
      vnode.children.forEach(child => patch(null, child, el));
    }

    // 处理props
    for(const key in vnode.props) {
      // 设置属性，这里我们可以选择直接设置，也可以通过setAttribute，这要看具体的情况（不多展开细节）
      el[key] = vnode.props[key];
    }

    // 将定制好的节点插入容器
    insert(el, container);
  }

  function patch(oldVnode, newVnode, container) {
    // ...
  }

  function render(vnode, container) {
    // ...
  }

  return {
    render
  }
}

卸载

接着我们讨论「卸载」操作：




function render(vnode, container) {
  if(vnode) {
    patch(contain._vnode, vnode, container);
  }
  // 没传入vnode，表示需要卸载
  else {
      if(container._vnode) {
      // 封装进unmount函数
      unmount(container._vnode)
    }
  }
  container._vnode = vnode
}




function unmount(vnode) {
  // 我们调用原生的卸载方法
  const parent = vnode.el.parentNode;
  if(parent) parent.removeChild(vnode.el);
}

由于我们想要卸载的元素，可能是组件，或者包含自定义指令，这时我们需要在执行 unmount 函数时，调用这些钩子函数。

事件的处理

关于事件，我们需要考虑：如何在虚拟节点上描述事件、如何将事件添加在 DOM 上 以及 如何更新事件。

对于描述事件，我们可以把事件看做是特殊的，以 on 开头的属性。

将事件添加在 DOM 上，我们只需要通过 addEventListener 来绑定即可。

但是对于事件更新，如果我们需要更换事件，则需要 removeEventListener，再绑定新的事件。所以 Vue 采用了比较取巧的方式：绑定一个假的事件处理函数，在这个函数中调用真实的处理函数，这样我们就可以直接换掉真实的函数了。




function patchProps(el, key, prevValue, nextValue) {
  if(/^on/.test(key)) {
    // 这个invoker就是我们的假的处理函数，保存在el._vei中
    const invokers = el._vei || (el._vei = {});
    let invoker = invokers[key];
    const name = key.slice(2).toLowerCase();
    if(nextValue) {
      // 之前没有绑定过这个事件
      if(!invoker) {
        invoker = el._vei[key] = (e) => {
          // 调用真正的处理函数
          invoker.value(e)
        }
        invoker.value = nextValue;
        el.addEventListener(name, invoker);
      } else {
        // 之前绑定过，直接换值就行
        invoker.value = newxtValue;
      }
    } else if (invoker) {
      // nextValue 没有值，但是invoker有值，说明需要移除事件
      el.removeEventListener(name, invoker)
    }
  }
  else if (key === 'class') {
    // ...
  }
  else {
    // ...
  }
}

更新子节点

更新子节点时，我们首先区分子节点是不是只有文本：

• 如果 vnode.children 是字符串，那么说明元素有文本子节点。
• 如果 vnode.children 是数组，那么说明元素有多个子节点。

之所以要区分文本节点和子节点，是因为这样我们可以让更新子节点的逻辑更清晰。

那么一个节点的子节点有可能是：

• 没有子节点
• 文本子节点
• 一组子节点

由于有新旧节点之分，那么就是 3 * 3 = 9 种情况。




function patchElement(n1, n2) {
  const el = n2.el = n1.el;
  const oldProps = n1.props;
  const newProps = n2.props;
  // 更新props
  for (const key in newProps) {
    // 更新属性
    if (newProps[key] !== oldProps[key]) {
      patchProps(el, key, oldProps[key], newProps[key]);
    }
  }
  for (const key in oldProps) {
    // 删除属性
    if (!(key in newProps)) {
      patchProps(el, key, oldProps[key], null);
    }
  }
  // 更新子节点的函数
  patchChildren(n1, n2, el);
}




function patchChild(n1, n2, container) {
  // 新子节点是字符串
    if (typeof n2.children === 'string') {
    // 如果旧子节点是一组子节点，依次卸载
    if (Array.isArray(n1.children)) {
      n1.children.forEach(c => unmount(c));
    }
    // 旧子节点是其他两种情况，直接换成新的文本即可
    setElementText(container, n2.children);
  }
  // 新子节点是一组子节点
  else if (Array.isArray(n2.children)) {
    // 旧子节点也是一组子节点
    if (Array.isArray(n1)) {
      // 这里就是核心的 diff 算法

    } else {
      // 旧子节点不是一组子节点，我们只需要清空之前的内容，依次挂载新的子节点
      setElementText(container, '');
      n1.children.forEach(c => patch(null, c, container));
    }
  }
  // 新子节点不存在
  else {
    if (Array.isArray(n1.children)) {
      n1.children.forEach(c => unmount(c));
    }
    else if (typeof n1.children === 'string') {
      setElementText(container, '');
    }
  }
}

Diff 算法

接下来我们就来看看渲染器中最核心的 diff 算法。

当新旧子节点都是一组子节点时，为了最小的性能开销完成更新，需要通过 diff 比较出两组节点的区别，然后最小量更新 DOM。

简单 Diff 算法

我们可以对两组节点依次对比（不考虑节点仅顺序改变），如果有标签可以复用，我们就可以少操作一次 DOM。




function patchChildren(n1, n2, container) {
  // ...
  else if (Array.isArray(n2)) {
    if (Array.isArray(n1)) {
      const oldChildren = n1.children;
      const newChildren = n2.children;
      const oldLen = oldChildren.length;
      const newLen = newChildren.length;
      // 找到较短的长度，作为公共长度
      const commonLen = Math.min(oldLen, newLen);
      for (let i = 0; i < commonLen; i++) {
        patch(oldChildren[i], newChildren[i]);
      }
      if (newLen > oldLen) {
        // 如果新节点更长，那么把新的节点挂载上去
        for (let i = commonLen; i < newLen; i++) {
          patch(null, newChildren[i], container);
        }
      } else if (oldLen > newLen) {
        for (let i = commonLen; i < oldLen; i++) {
          // 如果旧节点更长，就把长的部分卸载掉
          unmount(oldChildren[i]);
        }
      }
    }
  }
  // ...
}

那么我们可以很轻易地发现这种方法还有很大的优化空间，首先就是我们并没有考虑到顺序改变后 DOM 的复用。

有些时候，我们很可能只是改变了几个 DOM 节点的排列顺序，这时我们只需要移动这些 DOM 节点就可以了。这时我们需要能鉴别出，哪些 DOM 节点是相同的，这只靠 vnode.type 并不可靠：




// oldChildren
{
  { type: 'p', clildren: '1' },
  { type: 'p', clildren: '2' },
  { type: 'p', clildren: '3' },
}
// newChildren
{
  { type: 'p', clildren: '2' },
  { type: 'p', clildren: '3' },
  { type: 'p', clildren: '1' },
}

这种情况我们只需要移动节点顺序，但是我们无法判断哪些节点是相同的节点，这就是我们为什么需要 key 属性。我们可以通过 key 的值来对节点进行鉴别。

要注意的是，即使是 key 值相同，也不意味着不需要进行 patch，因为新旧节点的值可能会改变，只是说这个 DOM 可以复用。

更新节点




function patchChildren(n1, n2, container) {
    if (typeof n2.children === 'string') {
        // ...
  } else if (Array.isArray(n2.children)) {
    const oldChildren = n1.children;
    const newChildren = n2.children;

    // 遍历新节点，寻找相同节点（先遍历新节点是为了避免有节点被移除）
    for (const newVNode of newChildren) {
      for (const oldVNode of oldChildren) {
        if (oldVNode !== newVNode) {
          // 找到相同节点，进行patch
                    patch(oldVNode, newVNode, container);
          break; // 找到了，不需要再找了
        }
      }
    };
  } else {
        // ...
  }
};

这样我们就可以保证，所有的新旧节点都已经更新了，但是还没有移动到正确的顺序。因为我们是使用新节点依次对比旧节点，所以我们已经解决了挂载和卸载的问题。

移动元素

我们可以开始考虑移动元素。首先我们需要找到要移动的元素。我们可以先思考什么时候不需要移动元素？答案是在节点顺序没有发生变化时，我们不需要移动元素。




// oldChildren
{
  { key: 1 },
  { key: 2 },
  { key: 3 },
}

// newChildren1 和之前一样，不需要移动
{
  { key: 1 },
  { key: 2 },
  { key: 3 },
}

// newChildren2 少了一个，但是顺序没变，也不需要移动
{
  { key: 1 },
  { key: 3 },
}

// newChildren3 打乱顺序，需要移动
{
  { key: 3 },
  { key: 1 },
  { key: 2 },
}

那么我们就可以发现，重点在于 「相对顺序」，而不是简单的比较。

我们使用新节点（newChildren1）依次对比旧节点，可以发现新的元素在旧节点中的位置为：0, 1, 2。是一个递增序列，说明 「相对顺序」 没有改变，所以不需要移动。

我们还可以以同样的方法来看 newChildren2，序列为：0, 2。所以也不需要移动。

那么我们来看需要移动的 newChildren3：

• 第一个新节点对应旧节点中的位置是 2；

• 第二个新节点是 0，说明他与前一个节点的顺序不对，这个节点需要被移动；

• 第三个节点是 1，说明与第一个节点的顺序不对，也需要被移动；

我们再简单的总结一下这个算法：找到一个**「相对位置」**最大的索引值（也可以是暂时最大的，因为即使后面有更大的也不影响，说明前面的都比那个更大的小），后面如果有更大的，就更新这个最大索引值，如果更小，则说明这个节点需要移动。




function patchChildren(n1, n2, container) {
    // ...
  else if (Array.isArray(n2)) {
    const oldChildren = n1.children;
    const newChildren = n2.children;

    // 最大索引
    let lastIndex = 0;
    for (let i = 0; i < newChilren.length; i++) {
      const newVNode = newChildren[i];
      for (let j = 0; j < oldChlidren.length; j++) {
        const oldVNode = oldChildren[j];
        if (newVNode.key === oldVNode.key) {
                    patch(oldVNode, newVNode, container);
          if (j < lastIndex) {
            // 当前找到的索引值小于最大索引值，需要移动
          } else {
            // 找到的索引值不小于最大索引值，需要更新
            lastIndex = j
          }
          break;
        }
      };
    }
  } else {
    // ...
  }
};

在我们找到要移动的元素后，我们就可以思考怎么移动元素了。想要移动元素，我们需要拿到元素的引用，这在 patch 时，被放进了新节点的 el 属性上。




function patchElement(n1, n2) {
    const el = n2.el = n1.el;
  // ...
};

随后我们考虑如何移动节点，依旧是 newChildren3：




// oldChildren
{
  { key: 1 },
  { key: 2 },
  { key: 3 },

// newChildren3 打乱顺序，需要移动
{
  { key: 3 },
  { key: 1 },
  { key: 2 },
}

1. 取新节点中第一个 key 为 3 的虚拟节点，去找到在旧节点中的索引为 2，更新 lastIndex 为 2。
2. 取下一个节点 key 为 1，找到所在索引为 0，需要移动。将它移动到 key = 3 节点的后面。
3. 再取下一个节点 key 为 2，找到所在索引为 1，需要移动。将它移动到 key = 1 节点的后面。

更新完成。我们可以发现，新节点们的顺序，就是我们希望移动的顺序。所以对于每个需要移动的节点来说，只需要把它放在他在新节点中的前一个节点的后面就行了（因为新节点顺序没错，所以在前一个节点的后一个节点，看似是废话）。

那么我们看下根据这个思路实现的代码：




function patchChildren(n1, n2, container) {
  // ...
  else if (Array.isArray(n2)) {
    const oldChildren = n1.children;
    const newChildren = n2.children;

    // 最大索引
    let lastIndex = 0;
    for (let i = 0; i < newChilren.length; i++) {
      const newVNode = newChildren[i];
      for (let j = 0; j < oldChlidren.length; j++) {
        const oldVNode = oldChildren[j];
        if (newVNode.key === oldVNode.key) {
                    patch(oldVNode, newVNode, container);
          if (j < lastIndex) {
            // 当前找到的索引值小于最大索引值，需要移动
            // 拿到 newVNode 的前一个节点，他对应 DOM 节点后面就是正确的位置
            const prevVNode = newVNode[i - 1];
            // 如果 prevVNode 不存在，说明是第一个，不需要移动
            if (prevVNode) {
              // 由于我们需要移动真实 DOM 节点，所以需要找到它的下一个兄弟节点，放在他下一个兄弟的前面
              const anchor = prevVNode.el.nextSibling;
              // 移动节点，这个函数跨平台实现，在浏览器是由 insertBefore 实现
              insert(newVNode.el, container, anchor);
            }
          } else {
            lastIndex = j;
          }
          break;
        }
      };
    }
  } else {
    // ...
  }
};

新增元素

如果 newChildren 中有新添加的节点，在 oldChildren 中找不到索引。这时我们需要挂载新的节点，并将它放在合适的位置。




function patchChildren(n1, n2, container) {
  // ...
  else if (Array.isArray(n2)) {
    const oldChildren = n1.children;
    const newChildren = n2.children;

    let lastIndex = 0;
    for (let i = 0; i < newChilren.length; i++) {
      const newVNode = newChildren[i];
      // 设定一个变量指示有没有找到匹配的索引
      let find = false;
      for (let j = 0; j < oldChlidren.length; j++) {
        const oldVNode = oldChildren[j];
        if (newVNode.key === oldVNode.key) {
          find = true;
                    patch(oldVNode, newVNode, container);
          if (j < lastIndex) {
            // 当前找到的索引值小于最大索引值，需要移动
            // 拿到 newVNode 的前一个节点，他对应 DOM 节点后面就是正确的位置
            const prevVNode = newVNode[i - 1];
            // 如果 prevVNode 不存在，说明是第一个，不需要移动
            if (prevVNode) {
              // 由于我们需要移动真实 DOM 节点，所以需要找到它的下一个兄弟节点，放在他下一个兄弟的前面
              const anchor = prevVNode.el.nextSibling;
              // 移动节点，这个函数跨平台实现，在浏览器是由 insertBefore 实现
              insert(newVNode.el, container, anchor);
            }
          } else {
            lastIndex = j;
          }
          break;
        }
      };
      // 找完一个新节点，来看看这个节点是不是新节点。find 为 false 表示这个节点需要挂载
      if (!find) {
        // 找到前一个节点的下一个兄弟节点作为锚点
                const prevVNode = newChildren[i - 1];
        let anchor = null;
        // 如果有前置节点，说明不是第一个
        if (prevVNode) {
          anchor = prevVNode.el.nextSibling;
        }
        // 说明是第一个节点，使用第一个元素作为锚点
        else {
          anchor = container.firstChild;
        }
        // 挂载节点，这里需要指定挂载位置
        patch(null, newVNode, container, anchor);
      }
    }
  } else {
    // ...
  }
};

由于我们需要新的 patch 函数，所以我们再修改一下




// patch 函数接受第四个参数，即锚点元素
function patch() {
  // ...
  if (typeof type === 'string') {
    if (!n1) {
      // 挂载，将锚点元素传过去
      mountElement(n2, container, anchor);
    } else {
      patchElement(n1, n2);
    }
  }
  // ...
}

function mountElement(vnode, container, anchor) {
    // ...
  insert(el, container, anchor);
}

移除元素

如果新的节点被删除了，那么旧节点会遗留下来。我们只需要在新节点都移动处理完后，再遍历一遍旧节点，删除其中的不存在的节点即可。




function patchChildren(n1, n2, container) {
  // ...
  else if (Array.isArray(n2)) {
    const oldChildren = n1.children;
    const newChildren = n2.children;

    let lastIndex = 0;
    for (let i = 0; i < newChilren.length; i++) {
      // ...
    }

    // 处理完，再处理删除的节点
    for (let i = 0; i < oldChildren.length; i++) {
      const oldVNode = oldChildren[i];
            const has = newChildren.find(vnode => vnode.key === oldVNode);
      if (!has) {
        // 如果在newChildren中找不到，那么删除该节点
        unmount(oldVNode);
      }
    }
  } else {
    // ...
  }
};

双端 Diff 算法

简单 Diff 算法已经解决了问题，但是仍然有一些缺陷，简单 Diff 算法对 DOM 的移动操作并不是最优的。比如：

新节点					旧节点
p--3          p--1
p--1          p--2
p--2          p--3

在这种情况下，简单 Diff 算法会让 p--1 节点和 p--2 节点移动到 p--3 节点的后面，但其实我们只需要将 p--3 节点移动到最前就可以了。

原理

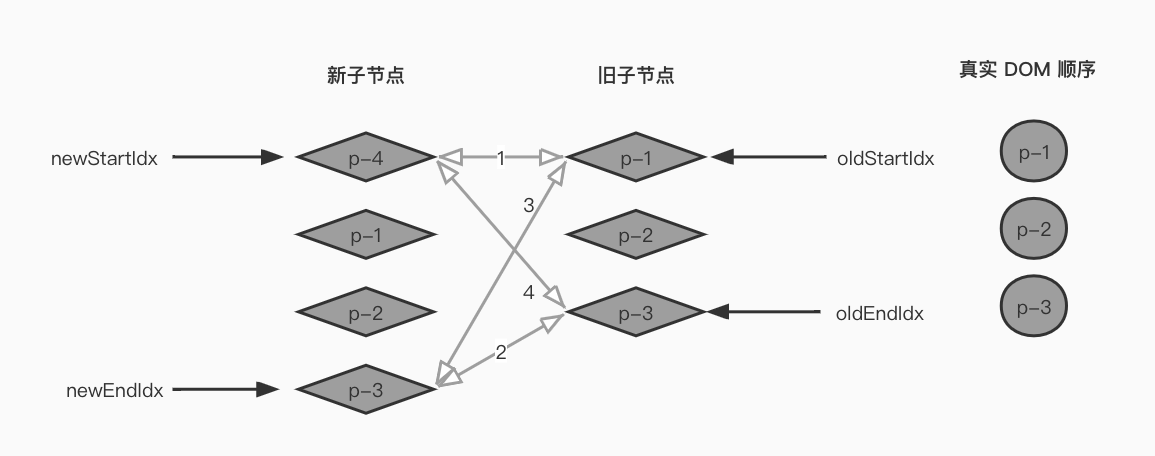

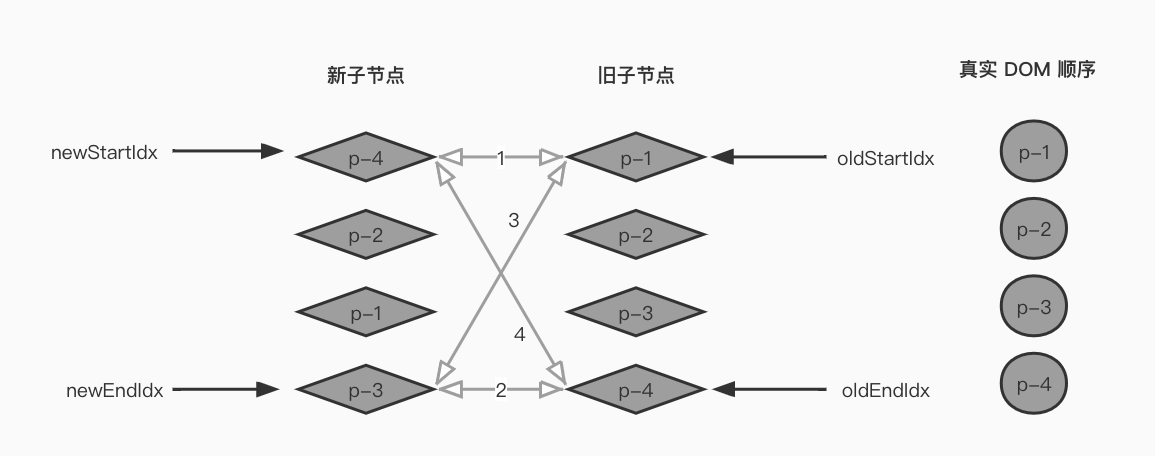

双端 Diff 算法同时对新旧两组节点的两个端点同时进行比较，这里会提供四个指针，分别指向四个端点。

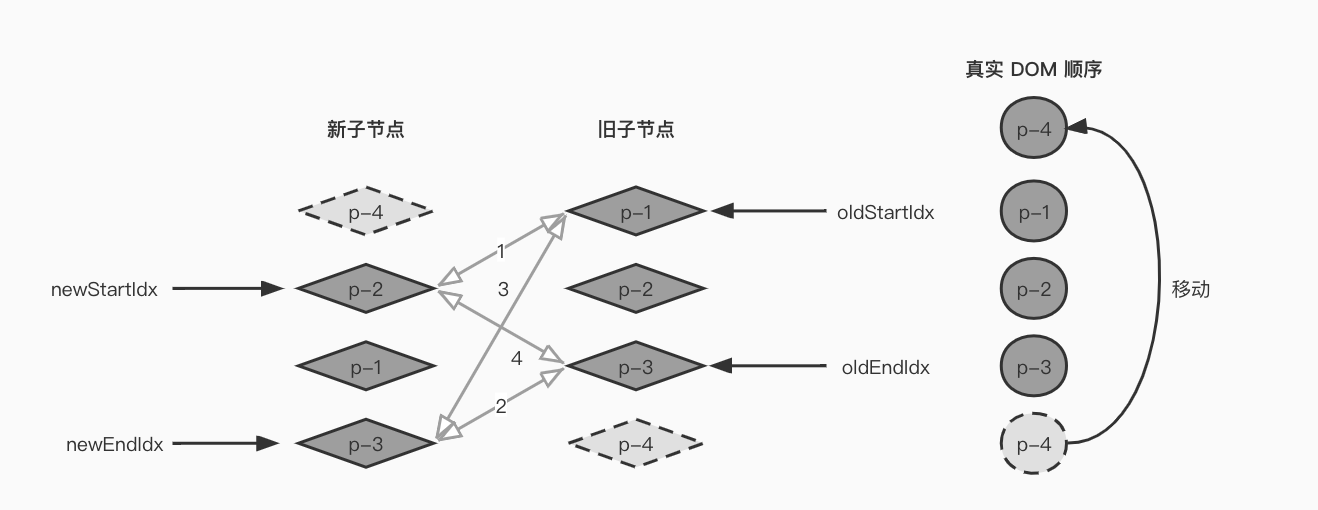

每一轮都会进行四次比较（中间的灰色箭头），如果有某次发现节点可以复用（第四次比较，发现 p-4 节点可以复用），那么移动对应的节点（第四次比较将 oldEndIdx 对应的节点，移动到 oldStartIdx 节点之前），随后指针接着移动。

代码如下：




function patchKeyChild(n1, n2, container) {
  const oldChildren = n1.children;
  const newChildren = n2.children;
  // 四个索引值
  let oldStartIdx = 0;
  let oldEndIdx = oldChildren.length - 1;
  let newStartIdx = 0;
  let newEndIdx = oldChildren.length - 1;
  // 四个索引值指向的 vnode 节点
  let oldStartVNode = oldChildren[oldStartIdx];
  let oldEndVNode = oldChildren[oldEndIdx];
  let newStartVNode = newChildren[newStartIdx];
  let newEndVNode = newChildren[newEndIdx];

  // 循环进行双端比较，直到有一组结束
  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    if (oldStartVNode.key === newStartVNode.key) {
      // 第一次比较，新旧节点起始互相比较
    } else if (oldEndVNode.key === newEndVNode.key) {
      // 第二次比较，新旧节点末尾互相比较
    } else if (oldStartVNode.key === newEndVNode.key) {
      // 第三次比较，新节点末尾与旧节点起始互相比较
    } else if (oldEndVNode.key === newStartVNode.key) {
      // 第四次比较，旧节点末尾与新节点起始互相比较

      // 假设第四次找到了可复用的节点，需要将 oldEnd，移动到 oldStart 前面
      // 调用 patch 进行打补丁
      patch(oldEndVNode, newStartVNode, container);
      // 移动 DOM
      insert(oldEndVNode.el, container, oldStartVNode.el);
      // 更新索引
      oldEndVNode = oldChildren[--oldEndIdx];
      newStartVNode = newChildren[++newStartIdx];
    }
  }
}

剩余三种情况的操作也和第四种情况类似，只是移动的元素不同。

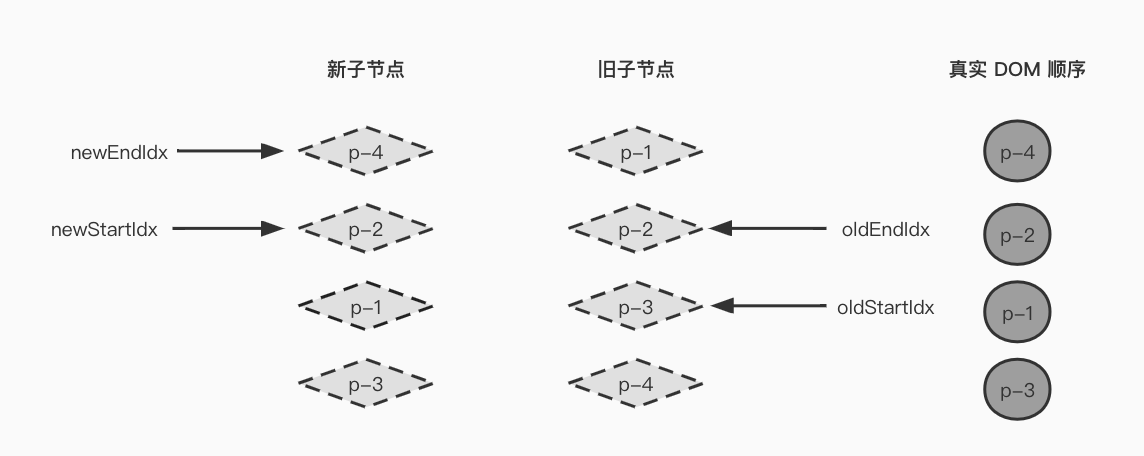

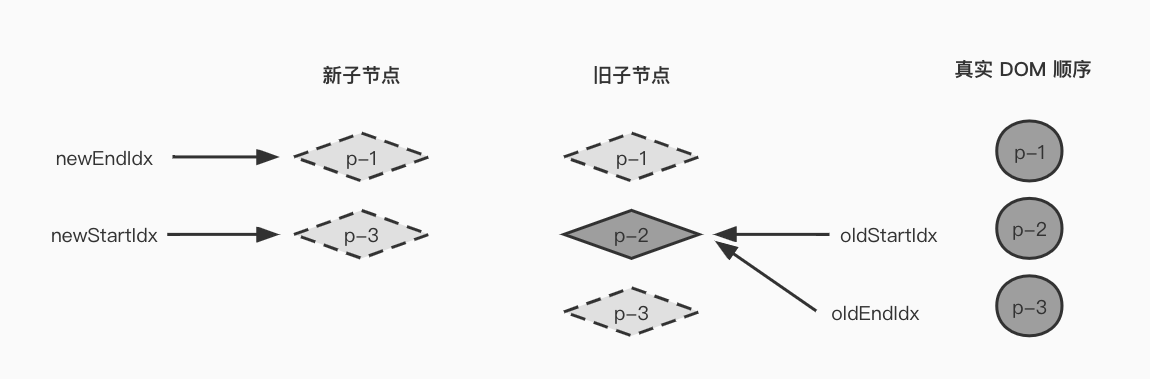

直到至少有一方的索引汇合，双端比较结束：

非理想情况

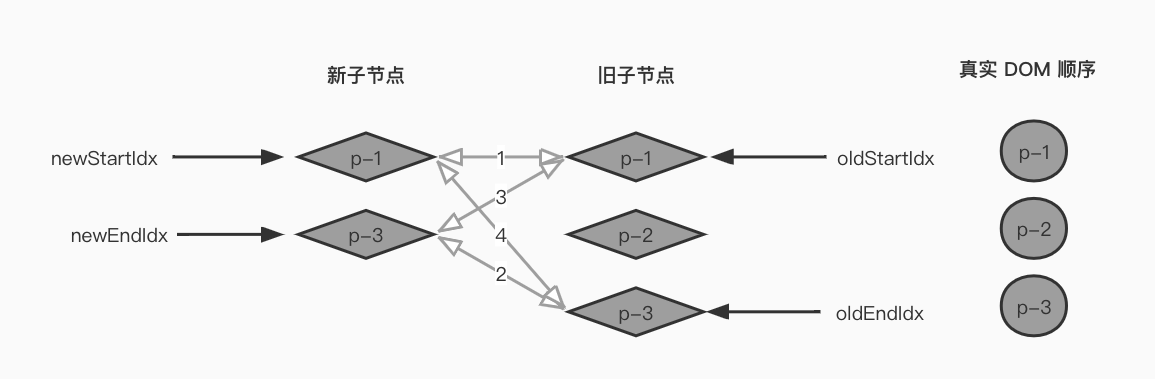

在理想情况下，比如：

新节点					旧节点
p--3          p--1
p--1          p--2
p--2          p--3

我们会发现，双端 Diff 只需要移动一次，而简单 Diff 需要移动两次。

但是这是在能找到可复用节点的情况，如果是这种情况：

新节点					旧节点
p--2          p--1
p--4          p--2
p--1          p--3
p--3					p--4

我们就会发现，第一轮比较中，一个可复用的节点都没有，这时我们就需要另外的处理方式：我们会拿新一组节点的头部节点去旧一组中寻找：




while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
  if (oldStartVNode.key === newStartVNode.key) {
    // 第一次比较，新旧节点起始互相比较
  } else if (oldEndVNode.key === newEndVNode.key) {
    // 第二次比较，新旧节点末尾互相比较
  } else if (oldStartVNode.key === newEndVNode.key) {
    // 第三次比较，新节点末尾与旧节点起始互相比较
  } else if (oldEndVNode.key === newStartVNode.key) {
    // 第四次比较，旧节点末尾与新节点起始互相比较
  } else {
    // 四次比较都没有发现有可复用节点
    // 使用新节点头部去找对应的索引
    const idxInOld = oldChildren.findIndex(node => node.key === newStartVNode.key);
  }
}

我们找到了头部节点 p--2 对应的索引 1，这说明，原来索引 1 的节点，现在应该排在头部，我们可以将它移动到头部。




while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
  if (oldStartVNode.key === newStartVNode.key) {
    // ...
  } else if (oldEndVNode.key === newEndVNode.key) {
    // ...
  } else if (oldStartVNode.key === newEndVNode.key) {
    // ...
  } else if (oldEndVNode.key === newStartVNode.key) {
    // ...
  } else {
    // 使用新节点头部去找对应的索引
    const idxInOld = oldChildren.findIndex(node => node.key === newStartVNode.key);
    if (idxInOld >= 0) {
      // 要移动的节点
      const vnodeToMove = oldChildren[idxInOld];
      // 打补丁
      patch(vnodeToMove, newStartVNode, container);
      // 移动到最前面，即旧节点的最前面
      insert(vnodeToMove, container, oldStartVNode.el);
      // 因为这个节点我们已经处理过了，真实 DOM 已经移到了正确位置，设置为 undefined
      oldChildren[idxInOld] = undefined;
      // 更新 newStart
      newStartVNode = newChildren[++newStartIdx];
    }
  }
}

接着双端 Diff 继续比较，直到遇见我们之前设置过的 undefined，说明这个节点我们处理过了。我们还需要添加两个处理分支来判断一下这种情况：




while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
  if (!oldStartIdx) { // 如果头部节点被处理过，跳过
    oldStartVNode = oldChildren[++oldStartIdx];
  } else if (!oldEndIdx) { // 如果尾部节点被处理过，跳过
    oldEndVNode = oldChildren[--oldEndIdx];
  } else if (oldStartVNode.key === newStartVNode.key) {
    // ...
  } else if (oldEndVNode.key === newEndVNode.key) {
    // ...
  } else if (oldStartVNode.key === newEndVNode.key) {
    // ...
  } else if (oldEndVNode.key === newStartVNode.key) {
    // ...
  } else {
    const idxInOld = oldChildren.findIndex(node => node.key === newStartVNode.key);
    if (idxInOld >= 0) {
      const vnodeToMove = oldChildren[idxInOld];
      patch(vnodeToMove, newStartVNode, container);
      insert(vnodeToMove, container, oldStartVNode.el);
      oldChildren[idxInOld] = undefined;
      newStartVNode = newChildren[++newStartIdx];
    }
  }
}

这样，非理想情况下的问题也解决了。

添加新元素

如果新节点中有在旧节点中找不到的，那么就是新节点，需要挂载到正确的位置去。

在一轮比较后，我们发现没有可复用的节点，所以试图找到 newStart 对应的旧索引，然后我们发现找不到，说明这是一个新增的节点。




while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
  if (!oldStartIdx) {
    oldStartVNode = oldChildren[++oldStartIdx];
  } else if (!oldEndIdx) {
    oldEndVNode = oldChildren[--oldEndIdx];
  } else if (oldStartVNode.key === newStartVNode.key) {
    // ...
  } else if (oldEndVNode.key === newEndVNode.key) {
    // ...
  } else if (oldStartVNode.key === newEndVNode.key) {
    // ...
  } else if (oldEndVNode.key === newStartVNode.key) {
    // ...
  } else {
    const idxInOld = oldChildren.findIndex(node => node.key === newStartVNode.key);
    if (idxInOld >= 0) {
      const vnodeToMove = oldChildren[idxInOld];
      patch(vnodeToMove, newStartVNode, container);
      insert(vnodeToMove, container, oldStartVNode.el);
      oldChildren[idxInOld] = undefined;
    } else { // 说明节点是新增的节点
      // 挂载到头部
      patch (null, newStartVNode, container, oldStartVNode.el);
    }
    newStartVNode = newChildren[++newStartIdx];
  }
}

但是这样做其实还有遗漏，如果我们改变一下新节点顺序，让新节点能找到可复用节点：

最终比较结果会变成，旧节点已经结束，但是新节点的 p--4 被遗漏下来了。所以我们还需要再进行修补：




while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
  // 进行比较
}
// 在比较结束后，检查一下剩余的节点
if (oldEndIdx < oldStartIdx && newStartIdx <= newEndIdx) {
  // 如果旧节点已经结束，但是新节点还有剩余，说明需要挂载新节点
  for (let i = newStartIdx; i <= newEndIdx; i++) {
    // 将剩余的新增节点按顺序挂载到头部
    patch(null, newChildren[i], container, oldStartVNode.el);
  }
}

移除不存在的元素

解决了新增节点的问题，我们再看移除节点的问题：

当新节点结束时，旧节点还剩下一个 p--2 节点：

所以我们还需要新增一段逻辑来移除旧节点:




while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
  // 进行比较
}

if (oldEndIdx < oldStartIdx && newStartIdx <= newEndIdx) {
  // 添加新节点
} else if (newEndIdx < newStartIdx && oldStartIdx <= oldEndIdx) {
  // 移除旧节点
  for (let i = oldStartIdx; i <= oldEndIdx; i++) {
    unmount(oldChildren[i]);
  }
}

双端 Diff 算法，就已经完整了。

快速 Diff 算法

Vue 2 采用的是双端 Diff 算法，而 Vue 3 则换成了快速 Diff 算法。快速 Diff 算法顾名思义，他比双端 Diff 算法更快。

原理

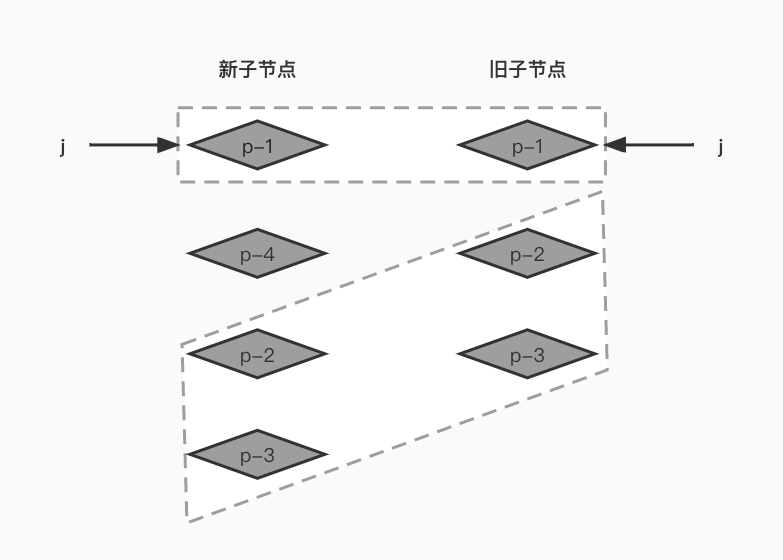

快速 diff 首先依次匹配新旧节点的前置节点和后置节点，这些节点相对位置不变，只需要打补丁。




function patchKeyedChildren(n1, n2, container) {
  const newChildren = n2.children
  const oldChildren = n1.children
  // 处理相同的前置节点
  let j = 0
  let oldVNode = oldChildren[j]
  let newVNode = newChildren[j]
  // 寻找到所有相同节点
  while(oldVNode.key === newVNode.key) {
    patch(oldVNode, newVNode, container)
    j++
    oldVNode = oldChildren[j]
      newVNode = newChildren[j]
  }
  // 处理相同的后置节点
  let oldEnd = oldChildren.length - 1
  let newEnd = newChildren.length - 1
  oldVNode = oldChildren[oldEnd]
  newVNode = newChildren[newEnd]
  while(oldVNode.key === newVNode.key) {
    patch(oldVNode, newVNode, container)
    oldEnd--
    newEnd--
    oldVNode = oldChildren[oldEnd]
      newVNode = newChildren[newEnd]
  }
}

这样处理完，相同的前置节点和后置节点就已经被更新了，剩下就是处理中间的不同部分。

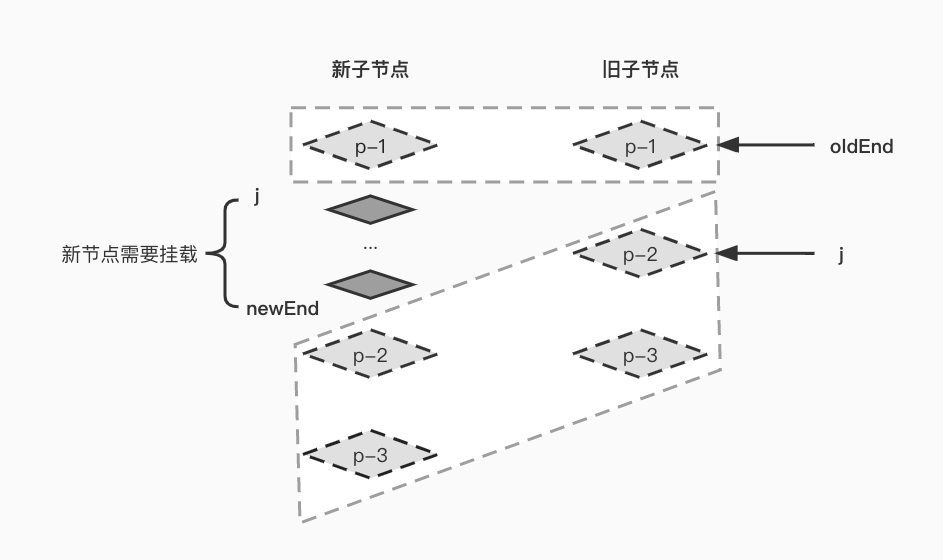

如果 oldEnd 指针小于 j 指针，说明旧节点都被处理完了。如果 newEnd 指针大于 j 指针，说明新节点还没处理完，这时，剩下的元素就是新增的元素，需要挂载到 newEnd 指针前面。




function patchKeyedChildren(n1, n2, container) {
  const newChildren = n2.children
  const oldChildren = n1.children
  // 处理相同的前置节点
  // ...

  // 处理相同的后置节点
  // ...

  // 挂载新节点
  if (oldEnd < j && newEnd >= j) {
    // 挂载索引
    const anchorIndex = newEnd + 1
    // 如果是最后一个节点，说明是尾部，不需要锚点元素
    const anchor = anchorIndex < newChildren.length ? newChildren[anchorIndex].el : null
    // 挂载
    while (j <= newEnd) {
            patch(null, newChildren[j++], container, anchor)
    }
  }
}

同理，如果 oldEnd 没有超过 j，但是 newEnd 超过了 j，说明旧节点中间的部分在新节点中没有，需要删除。




function patchKeyedChildren(n1, n2, container) {
  const newChildren = n2.children
  const oldChildren = n1.children
  // 处理相同的前置节点
  // ...

  // 处理相同的后置节点
  // ...

  // 挂载新节点
  if (oldEnd < j && newEnd >= j) {
    const anchorIndex = newEnd + 1
    const anchor = anchorIndex < newChildren.length ? newChildren[anchorIndex].el : null
    while (j <= newEnd) {
            patch(null, newChildren[j++], container, anchor)
    }
  }
  // 卸载旧节点
  else if (oldEnd >= j && newEnd < j) {
    // 将 j 到 oldEnd 之间的所有元素卸载
        while (j <= oldEnd) {
      unmount(oldChildren[j++])
    }
  }
}

以上处理的都是较为理想和简单的情况，接下来讨论中间不同部分复杂的情况。

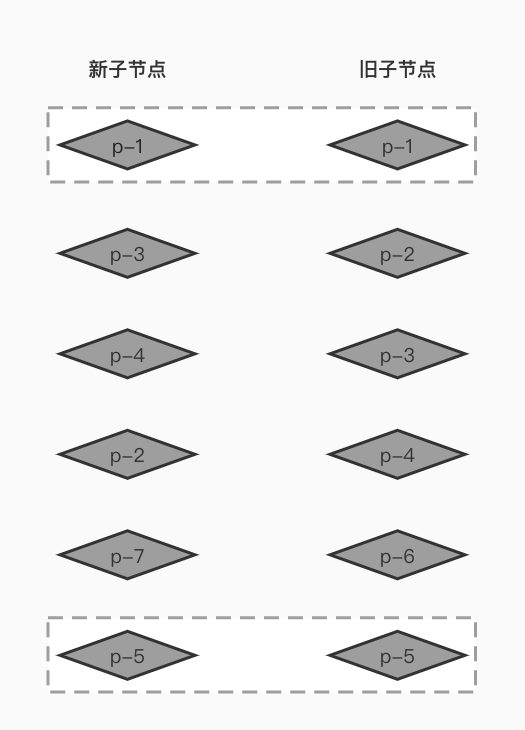

我们依旧处理相同的前置节点和后置节点：

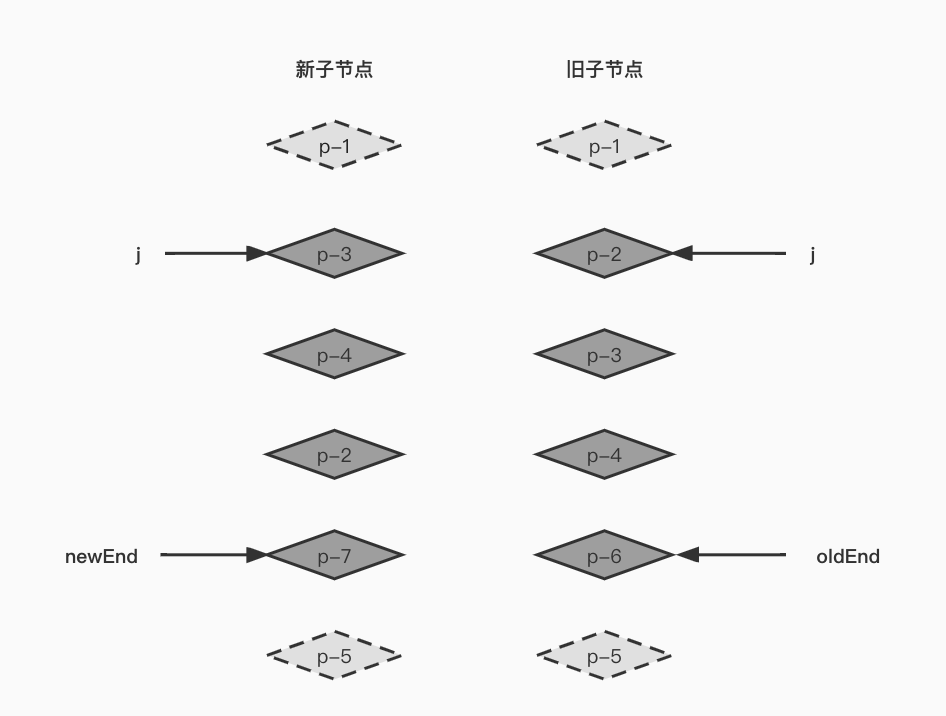

可以看到，这次我们还需要接着处理。接下来，处理过程类似简单 diff 算法，我们要找到需要移动的节点，以及新增或删除的接待。

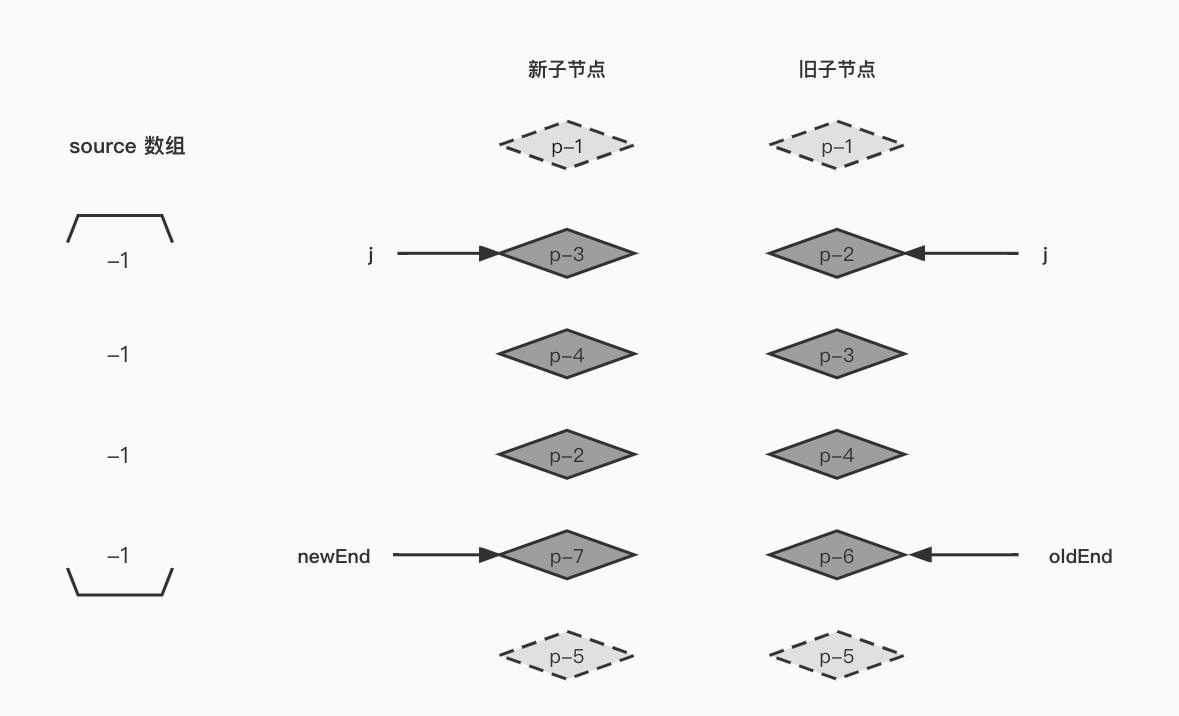

首先，我们构造一个 source 数组，这个数组长度等于未处理节点个数，初始值都是 -1。




function patchKeyedChildren(n1, n2, container) {
  const newChildren = n2.children
  const oldChildren = n1.children
  // 处理相同的前置节点
  // ...

  // 处理相同的后置节点
  // ...

  if (oldEnd < j && newEnd >= j) {
    // 挂载新节点
  } else if (oldEnd >= j && newEnd < j) {
    // 卸载旧节点
  }
  // 复杂情况
  else {
    // 构造 source 数组
    const count = newEnd - j + 1
    const source = new Array(count)
    source.fill(-1)
  }
}

source 数组用来存储新的一组子节点中的节点在旧的一组中的位置索引，后面将会使用它计算出一个最长递增子序列，来找出相对位置不需要变化的子串。

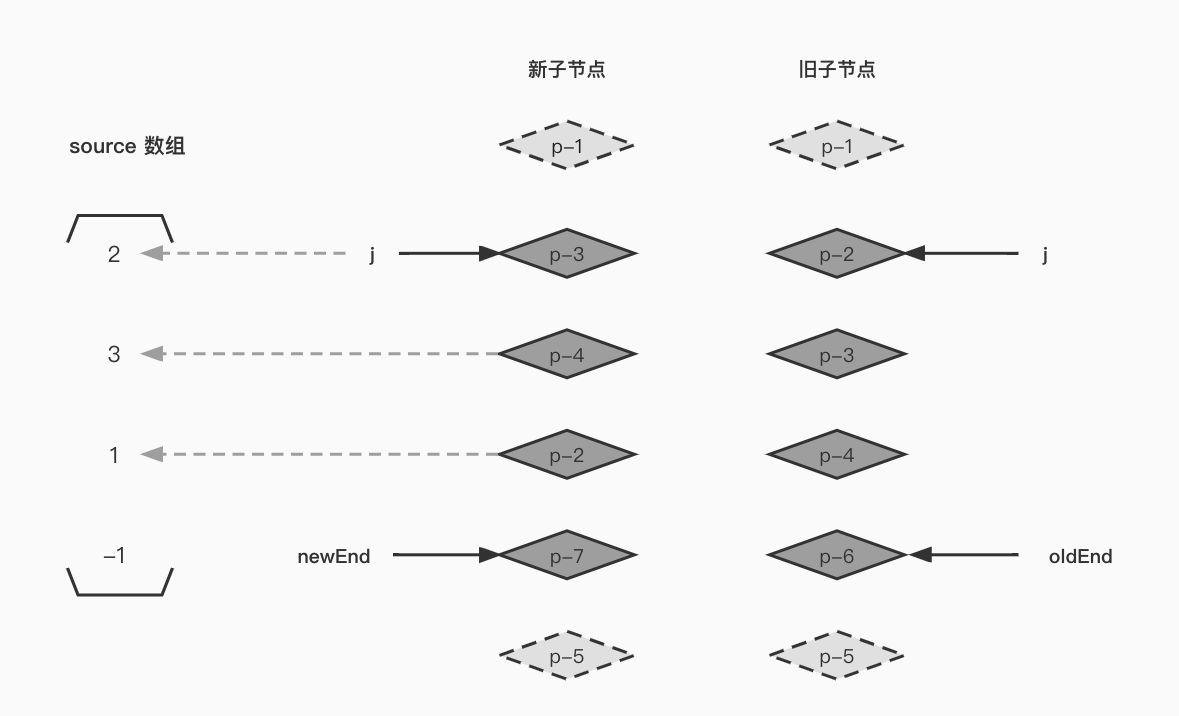

p--3 节点对应的旧索引为 2，所以填充对应的数组值为 2，以此类推。




// ...
else {
  const count = newEnd - j + 1
  const source = new Array(count)
  source.fill(-1)

  // 分别设置起始指针
  const oldStart = j
  const newStart = j
  // 用旧节点去新节点中找
  for (let i = oldStart; i <= oldEnd; i++) {
    const oldVNode = oldChildren[i]
    for (let k = newStart; k <= newEnd; k++) {
      newVNode = newChildren[k]
      if (newVNode.key === oldVNode.key) {
        patch(oldVNode, newVNode, container)
        // 填充 source 数组
        source[k - newStart] = i
      }
    }
  }
}

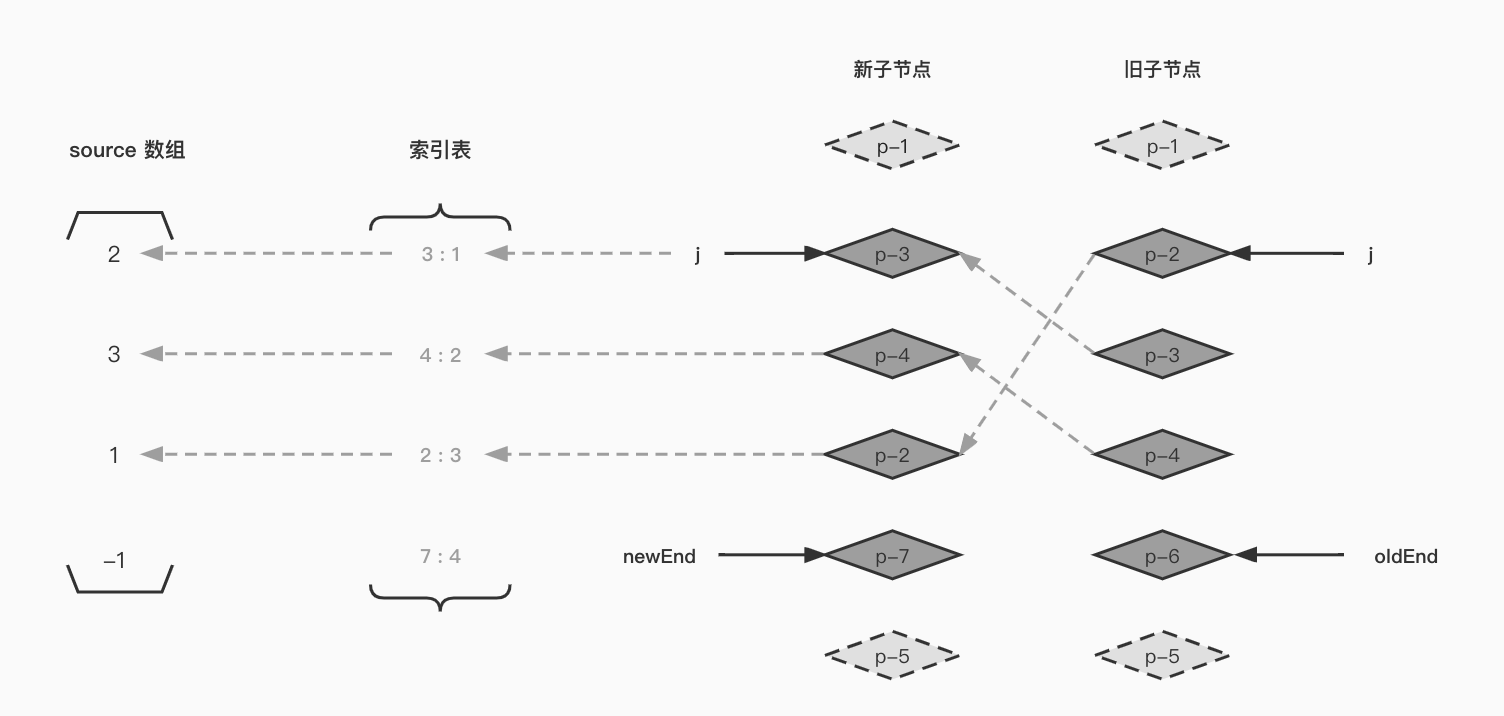

但是这个填充操作的时间复杂度是 O(n^2)，处于性能考虑，我们希望能降低一些。所以我们为新的一组子节点构建一张 索引表，用来存储 节点 key 值 和 新节点的位置 的映射（使用哈希表来减少查找的过程）：




// ...
else {
  const count = newEnd - j + 1
  const source = new Array(count)
  source.fill(-1)

  // 分别设置起始指针
  const oldStart = j
  const newStart = j

  // 构建索引表
  const keyIndex = {}
  for (let i = newStart; i <= newEnd; i++) {
    keyIndex[newChildren[i]] = i
  }

  // 用旧节点去新节点中找
  for (let i = oldStart; i <= oldEnd; i++) {
    const oldVNode = oldChildren[i]
    // 直接通过索引表得到索引，避免循环
    const k = keyIndex[oldVNode.key]

    if (typeof k !== 'undefined') {
            newVNode = newChildren[k]
      patch(oldVNode, newVNode, container)
      // 填充 source 数组
      source[k - newStart] = i
    } else {
      // 没找到，卸载节点
      unmount(oldVNode)
    }
  }
}

这样一来，通过索引表，我们将时间复杂度降低到了 O(n) 的层次。接下来，我们需要考虑节点的移动，这和简单 diff 类似。

第四章 组件化

组件的实现原理

上一章讲的是渲染器，渲染器负责将虚拟 DOM 渲染为真实 DOM。当我们编写 Vue 时，实际上就是在编写组件化的虚拟 DOM。这些组件构成了整个 Vue 应用。

渲染组件

从用户的角度看，一个组件是一个对象：




const MyComponent = {
    name: 'MyComponent',
  data() {
        return {
      foo: 1,
    }
  },
}

但是从渲染器的角度看，一个组件是一个虚拟 DOM 树。




const vnode = {
  // 使用 type 存储组件的选项对象，即用户编写的对象
  type: MyComponent,
  // ...
}

但是这时，我们的 patch 函数还没有办法接受组件类型，我们需要增加一个分支判断：




function patch(n1, n2, container, anchor) {
    if (n1 && n1.type !== n2.type) {
    unmount(n1);
    n1 = null;
  }
  const { type } = n2;
  if (typeof type === 'string') {
        // 作为普通元素处理
  } else if (type === Text) {
    // 作为文本节点处理
  } else if (type === Fragment) {
        // 作为片段处理
  } else if (typeof type === 'object') {
    // 新增，作为组件处理
    if (!n1) {
      // 挂载
      mountComponent(n2, container, anchor);
    } else {
      // 更新组件
      patchComponent(n1, n2, anchor);
    }
  }
}

当渲染器有能力处理组件后，我们要设计组件应该被如何编写。组件需要描述一段页面结构，所以组件必须有一个渲染函数，即 render 函数。这个 render 函数还应该返回虚拟 DOM，让渲染器可以将虚拟 DOM 渲染为真实 DOM。




const MyComponent = {
  name: 'MyComponent',
  render() {
    // 返回虚拟节点
    return {
      type: 'div',
      children: '文本内容',
    }
  },
}

这样，我们就可以将组件传递给渲染器，让渲染器完成渲染：




// 应用这个组件时，用来描述该组件的虚拟节点
const CompVNode = {
  type: MyComponent
}

renderer.render(CompVNode, document.querySelector('#app'))

renderer.render 函数会调用 mountComponent 来真正的完成渲染：




function mountComponent(vnode, container, anchor) {
  // 拿到用户的组件配置项
  const componentOptions = vnode.type
  // 拿到其中的渲染函数
  const { render } = componentOptions
  // 调用渲染函数得到虚拟 DOM 树
  const subTree = render()
  // 渲染
  patch(null, subTree, container, anchor)
}
